しかし、平本先生が図1で示したように、2028年以降は微細化が困難になる可能性がある。それでもムーアの法則が止らないのは、NANDフラッシュが3次元化したように、トランジスタが3次元化することにより、集積度を上げていくからである(図4)。詳しい説明は省くが、GAA(Gate All Around)、CFET(Complementary FET)、Complex Stacked CMOSなどがその候補だ。

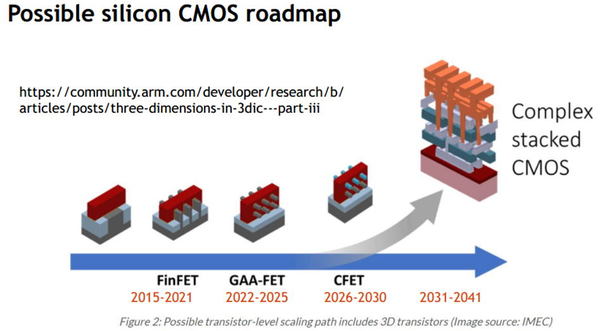

図4 3次元化するトランジスタ構造
出所:B. Cline and D. Prasad, Arm Ltd.., “DTCO in 2019: The Precious Metal Stack and the Route to Better Designs”, Short Course 1, VLSI2019より

 さらに、TSMCは、チップを3次元に多数積層することにより、集積度を上げる手段をとり始めた。図5は、今年(2019年)6月に京都で開催された半導体の国際学会VLSIシンポジウムでTSMCが発表した資料だが、会場は大爆笑に包まれた。たとえ微細化が止まっても、半導体の未来は明るい!

図5 3次元方向にチップを積層すれば集積度が上がる!
出所:C. H. Tung, TSMC, “3D Integration for More-Moore and More-than”, Short Course 1, VLSI2019より
