この群馬県と長野県にまたがる神流川発電所の主要施設（2県2水系）は、建設中の写真を見ると臨場感が増す。最も高地に位置する南相木ダム（上部調整池、ロックフィルダム）、中間地点の地下発電所（写真4）、そして最下部の上野ダム（下部調整池、重力式ダム）（写真5）にて構成される。

写真4　神流川発電所：稼働間近の地下発電所。発電機が設置されている（画像提供：東京電力リニューアブルパワー）
ギャラリーページへ

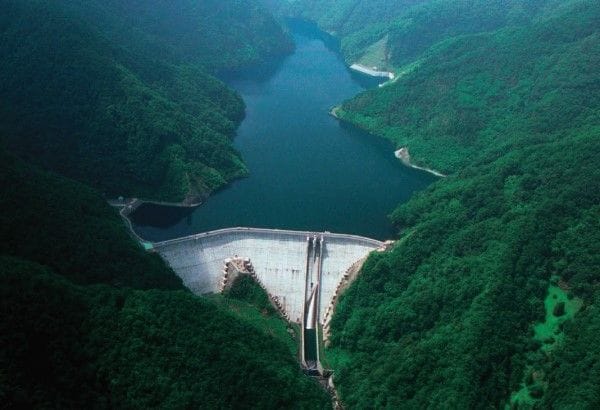

写真5　神流川発電所：下部調整池／上野ダム（重力式ダム）（画像提供：東京電力リニューアブルパワー）
ギャラリーページへ

　このうち、深度約500mに構築された地下発電所は、発電・変電施設を収めるため、高さ52m×幅33m×長さ216mの大規模空洞となっている。建設に際しては、最先端の岩盤力学（rock mechanics）が応用され、それまでの経験知とも併せた計画・設計がなされた。

　とくに、空洞の断面形状が重要であるが、非常に高い地圧下において力学的な安定を図るために、従来の“きのこ形”に代わり“卵形”が採用された（写真6）。

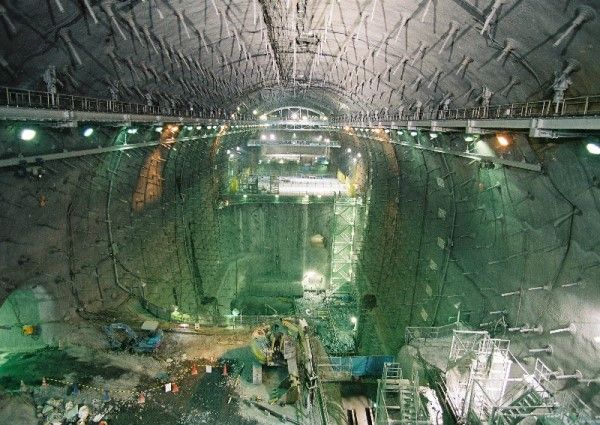

写真6　神流川発電所：掘削中の地下発電所（画像提供：東京電力リニューアブルパワー）
ギャラリーページへ
