TSMCが後工程の研究拠点をつくばに開設?
経済産業省は「ポスト5G情報通信システム基盤強化研究開発事業」を進めている。そのうち、「研究開発項目②先端半導体製造技術の開発(助成)」に関する実施者の公募をNEDO(国立研究開発法人新エネルギー・産業技術総合開発機構)が行い、5件の採択を決定したことを、2021年5月31日に経産省が発表した(https://www.meti.go.jp/press/2021/05/20210531002/20210531002.html)。
上記「研究開発項目②先端半導体製造技術の開発(助成)」には、開発テーマが3つあり、そのうち、「高性能コンピューティング向け実装技術」の実施者として、「TSMCジャパン3DIC研究開発センター株式会社」が選定された。

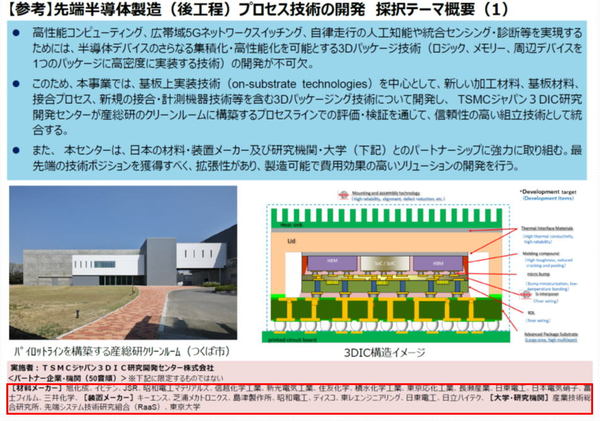

この「TSMCジャパン3DIC研究開発センター株式会社」は、つくばの産業総合研究所の敷地内で、半導体の後工程の材料に関する研究開発を行うことになっている。その概要は、上記サイトの中の「採択事業テーマ概要」(https://www.meti.go.jp/press/2021/05/20210531002/20210531002-2.pdf)に、スライドが公開されている(図1)。
![](https://jbpress.ismcdn.jp/mwimgs/a/f/600mw/img_afc958a92429f2eca25f128dded1580d135363.jpg)
出所:https://www.meti.go.jp/press/2021/05/20210531002/20210531002-2.pdf
拡大画像表示
