3次元NAND市場爆発の恩恵を受けている製造装置とは

(画像1/11)

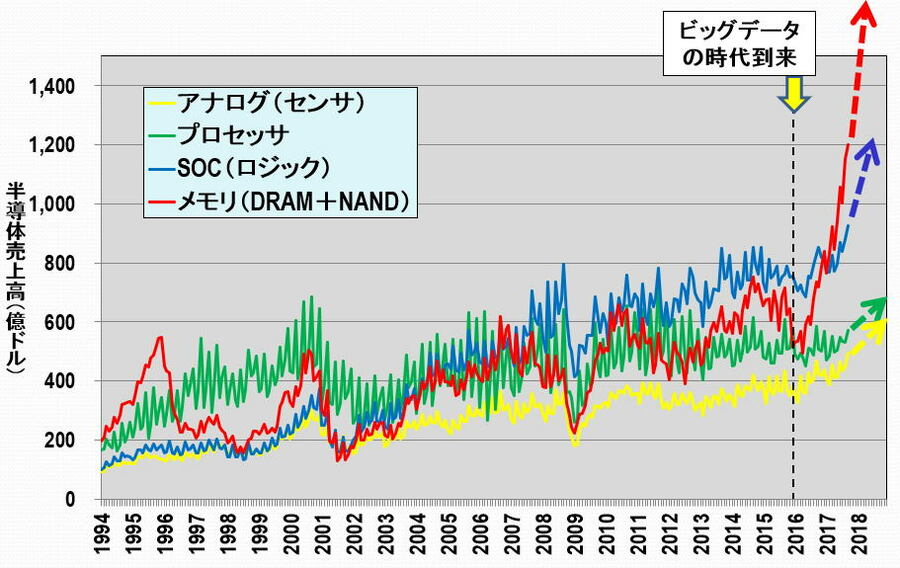

図1　半導体の種類別の月額売上高
出所：日経テクノロジーオンラインのデータ基に筆者作成（ソースはWSTS）

(画像2/11)

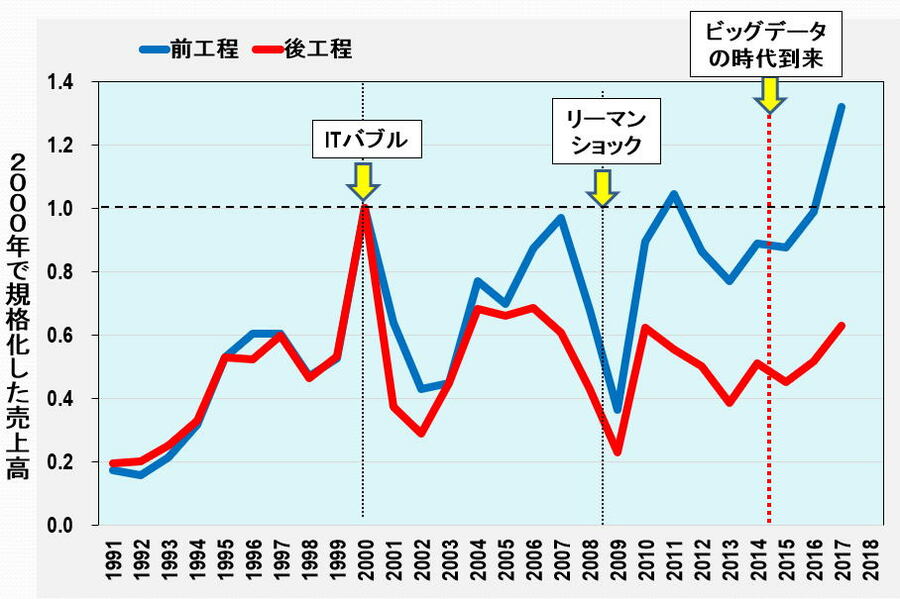

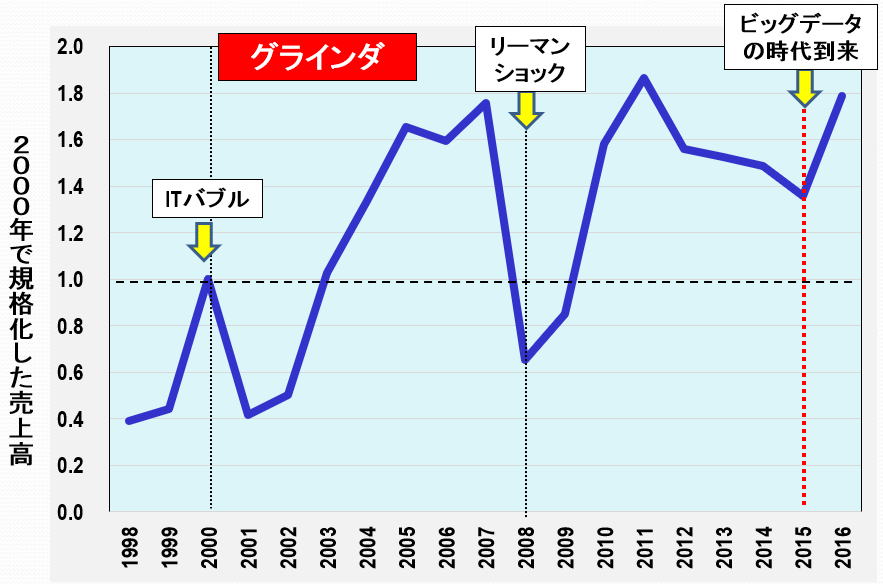

図2　2000年で規格化した前工程と後工程の装置市場推移
出所：電子ジャーナル『半導体データブック』『半導体製造装置データブック』、筆者の調査による

(画像3/11)

図3　ITバブルのピークを大幅に超えた前工程装置
出所：電子ジャーナル『半導体製造装置データブック』と筆者の調査による

(画像4/11)

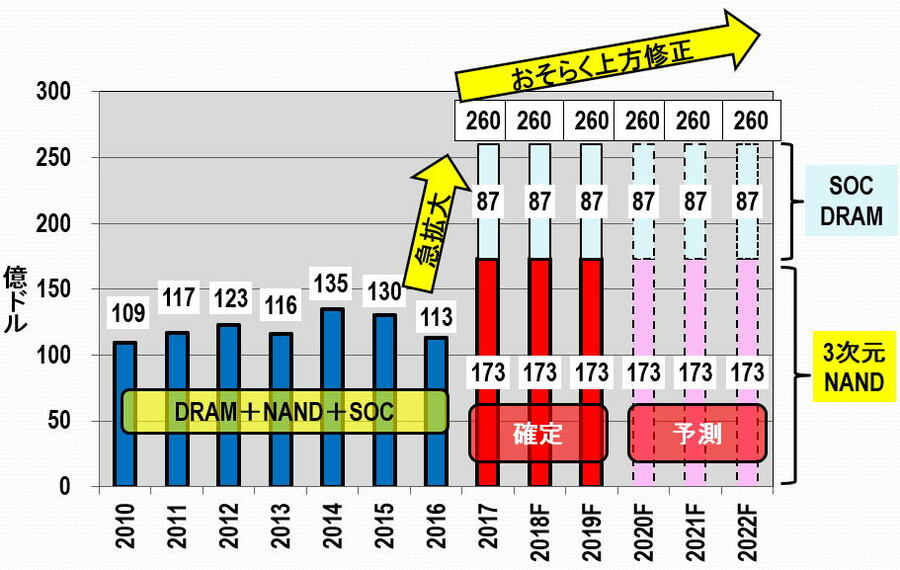

図4　驚異的なサムスン電子の半導体設備投資
出所：2010～2017年まではIC Insightsのデータ、2018年以降は筆者の調査による

(画像5/11)

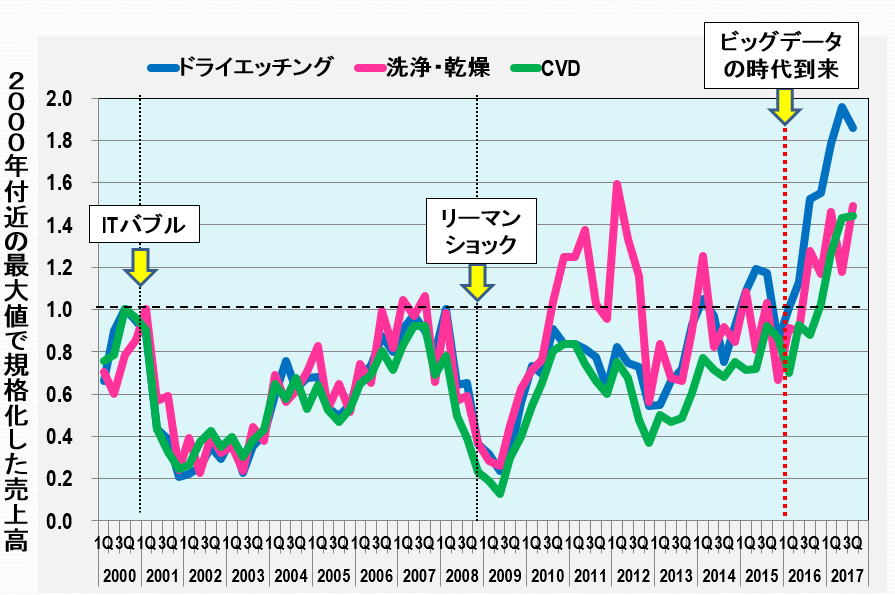

図5　ITバブルのピークに到達した前工程装置
出所：電子ジャーナル『半導体製造装置データブック』と筆者の調査による

(画像6/11)

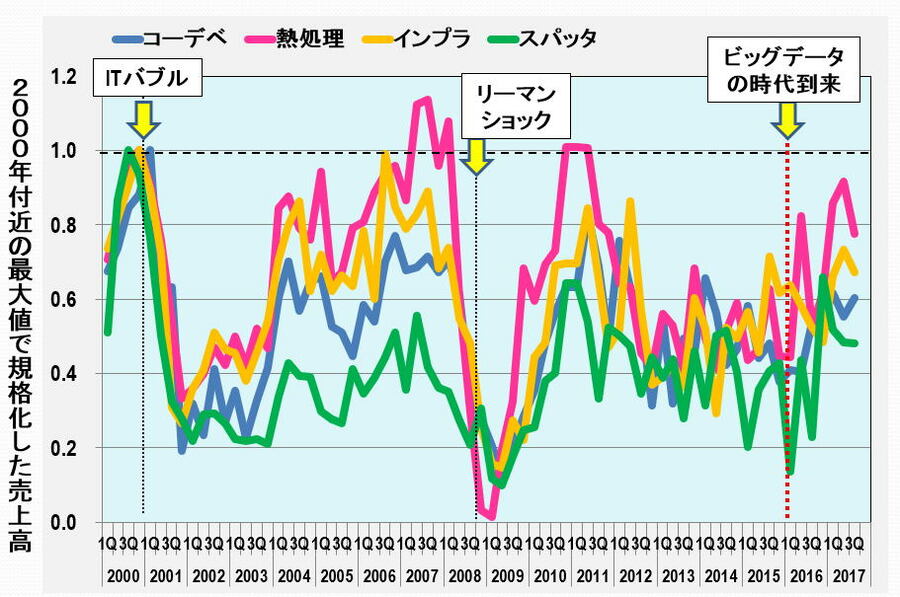

図6　ITバブルのピークに到達しない前工程装置
出所：電子ジャーナル『半導体製造装置データブック』と筆者の調査による

(画像7/11)

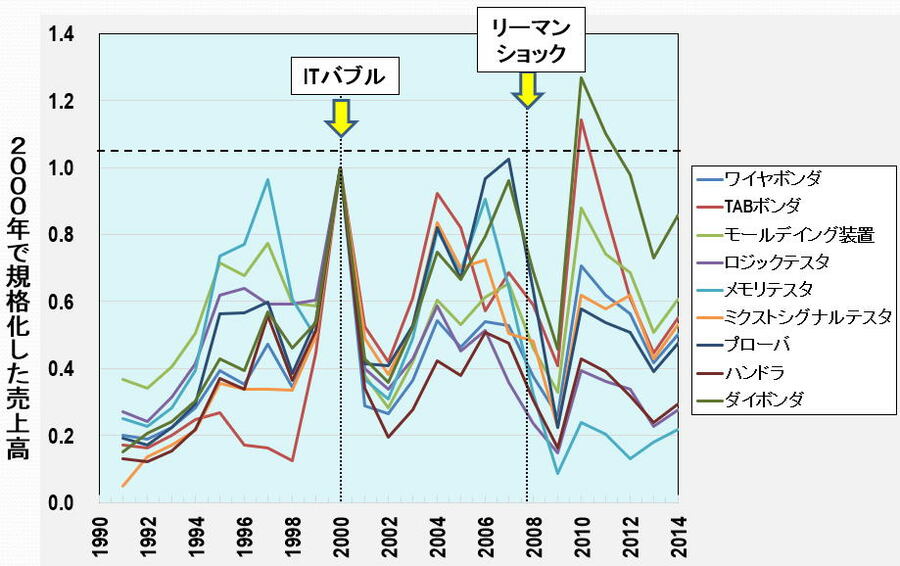

図7　ITバブルのピークを大幅に超えた後工程装置
出所：電子ジャーナル『半導体製造装置データブック』と筆者の調査による

(画像8/11)

図8　ITバブルのピークに到達した後工程装置
出所：電子ジャーナル『半導体製造装置データブック』と筆者の調査による

(画像9/11)

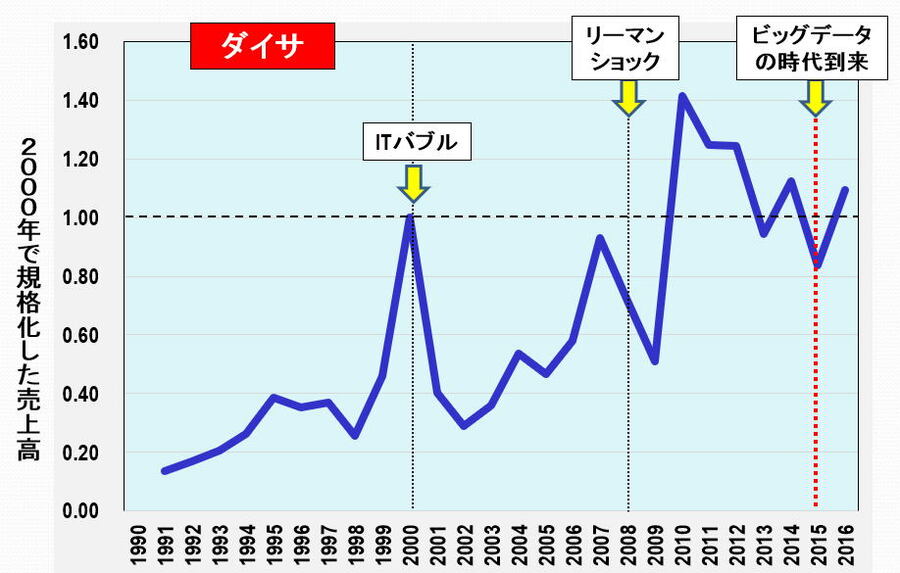

図9　ITバブルのピークに到達しない後工程装置
出所：電子ジャーナル『半導体製造装置データブック』による

(画像10/11)

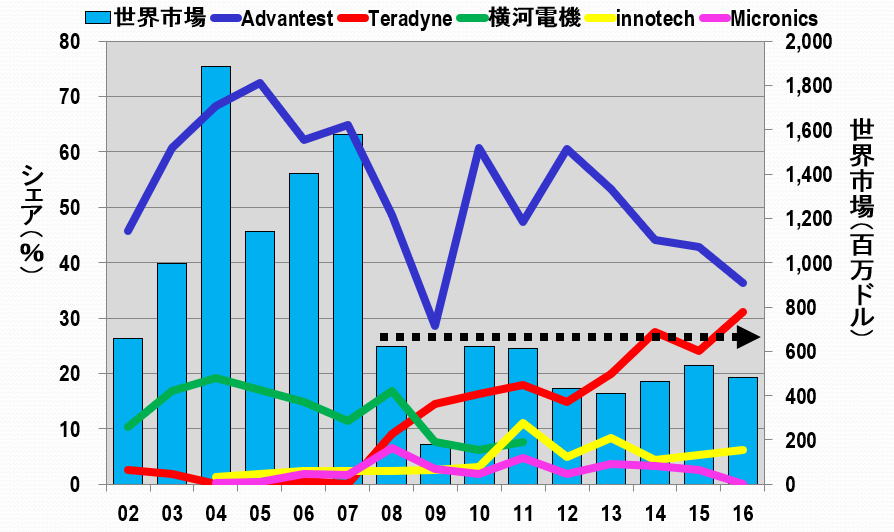

図10　メモリテスタ装置市場
出所：野村証券の和田木氏提供のデータを基に筆者作成

(画像11/11)

3次元NAND市場爆発の恩恵を受けている製造装置とは

この写真の記事を読む
