東芝メモリに期待! NAND高密度化のイノベーション
3次元NANDはまるで高層ビルのようである(写真はイメージ)
(画像1/7)
図1 3次元NANDフラッシュメモリの積層数
(画像2/7)

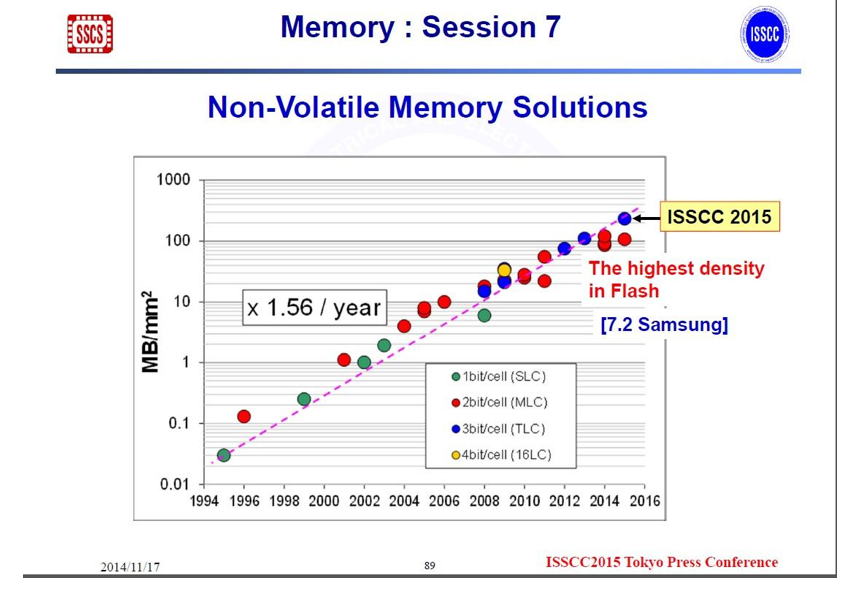

図2 NANDフラッシュメモリの高密度化の推移
(出所:福田昭『徹底プレビュー「メモリ編:次世代大容量フラッシュと次世代高速DRAMに注目』(EE Times Japan、2015年1月19日)の図、ソースは、ISSCC 2015 Tokyo Press Conferenceの資料)
(画像3/7)

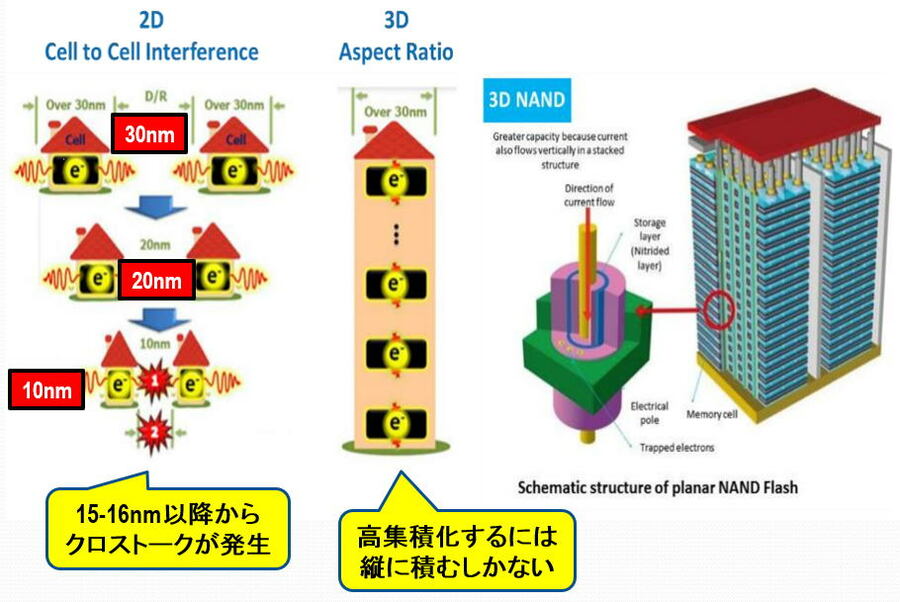

図3 クロストークを回避するために3次元化したNAND
(出所:Jung, Samsung, Flash Memory Summit, Aug 2013)
拡大画像表示
(画像4/7)

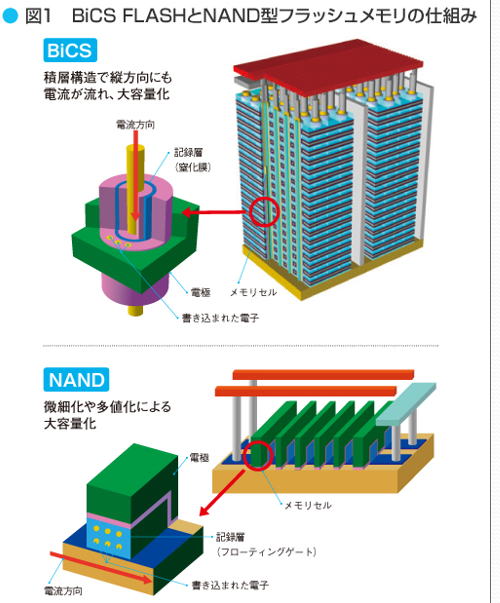

図4 2次元NANDと3次元NANDの比較
(出所:東芝のHP
(画像5/7)

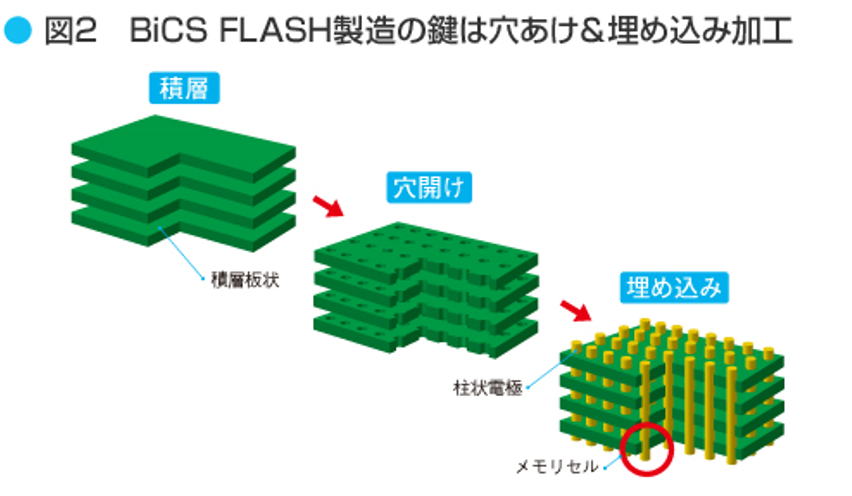

図5 3次元NANDのメモリセルの工程フロー
(出所:東芝のHP
(画像6/7)

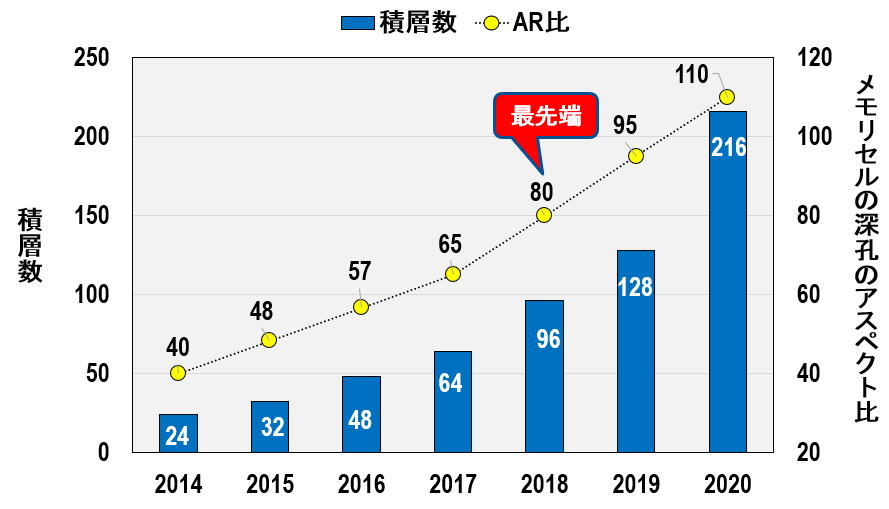

図6 3次元NANDの積層数と深孔のアスペクト比
(画像7/7)
